Launch CNC

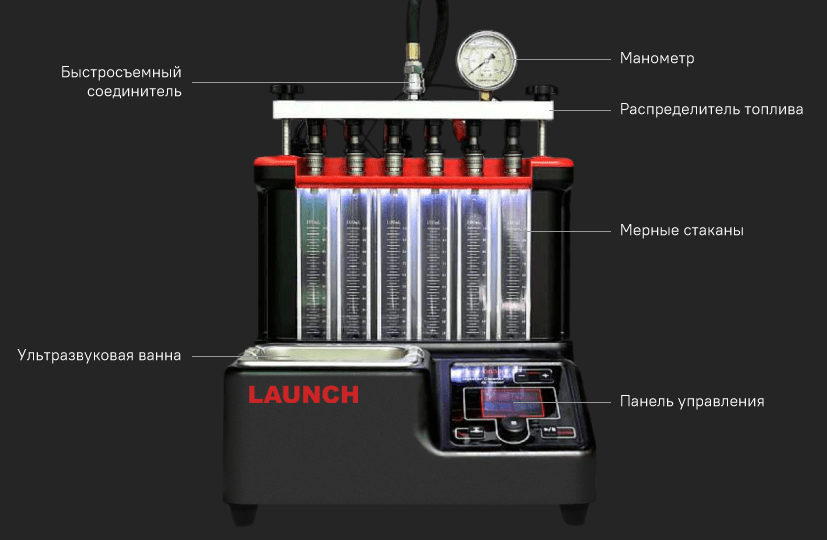

Launch CNC-602 - установка для тестирования и ультразвуковой многоканальной очистки всех типов форсунок (как электромагнитных так и механических), очистки топливных систем автомобиля.

• Очистка до 6 топливных форсунок одновременно и универсальные переходные адаптеры в базовом комплекте
• Конструкция топливной рампы адаптированная для очистки форсунок как с верхней, так и с боковой подачей топлива
• Предварительное тестирование: проверка балансов форсунок, моделирование параметров работы двигателя, проверка герметичности магистралей, тест факела распыления.
• Визуальный контроль процесса очистки с применением люминисцентной подсветки тестовых стаканов.
• Автоматизированный слив тестовой жидкости из мерных колб в исходную емкость по нажатию кнопки “Drain”
• Жидкостная очистка топливной системы в ультразвуковой ванне специальным сольвентом с применением дополнительно приобретаемого комплекта переходных адаптеров
• Автоматическое определение рабочего напряжения в соответствии с сопротивлением электрической обмотки форсунок

Универсальная применяемость стенда для очистки топливных систем Launch CNC-602

• Возможность очистки до 6 штук электромагнитных или механических форсунок
• Переходные адаптеры для большинства типов форсунок в базовом комплекте поставки
• Топливная рампа Launch CNC-602 подходит для работы с верхним и боковым подводом топлива

Тестирование топливных систем перед очисткой

• Определение динамического / статического балансов форсунок на базе моделирования реальных параметров работы двигателя в динамике

  • Число оборотов: 1 - 9990 об/мин
  • Рабочее давление топлива 0 - 6,5 бар
  • Время впрыска 1 - 25мс
• Проверка топливных магистралей на герметичность с помощью механического манометра из комплекта поставки
• Тест угла факела распыления сопла форсунки

Визуальный контроль процесса очистки с применением прозрачных тестовых стаканов

• Результаты испытаний видно в тестовых стаканах, подсвечиваемых люминесцентной лампой
• После завершения проверок, с помощью специальной кнопки DRAIN вся тестовая жидкость сливается в исходную емкость
• Колбы защищены от разбивания путем установки в глубине корпуса стенда CNC 602A

Ультразвуковая ванна для очистки топливных форсунок в базовом комплекте

• Очистка форсунок при помощи ультразвуковой ванны из комплекта поставки

Автоматическое определение рабочего напряжения

• Установка оптимального напряжения в соответствии с сопротивлением электрической обмотки форсунок

Технические характеристики

• Питание 220 В 10%, 50 Гц 0.5%
• Потребляемая мощность 450 Вт
• Мощность ультразвукового излучателя 100 Вт
• Давление тестирующей жидкости 0 - 0,65 МПа
• Точность установки давления 0,004 МПа
• Диапазон числа оборотов 1 - 9990 об/мин
• Точность установки числа оборотов 10 об/мин
• Диапазон числа импульсов форсунок 1 - 9999 1/сек
• Длительность импульса включения форсунок 1 - 25 мс
• Габаритные размеры, не более 385 х 410 х 500 мм
• Размеры: 50 x 60 x 70 см
• Вес, не более 37 кг

Комплектация

• Основной блок установки тестирования и очистки форсунок 1 шт.
• Ультразвуковая ванна (с подставкой для форсунок и крышкой) 1 шт.
• Инструкция пользователя 1 шт.
• Спецификации комплекта поставки 2шт.
• Распределитель топлива в сборе 1 шт.
• Коробка для принадлежностей 1 шт.
• Адаптер для форсунок с верхней подачей топлива, крупная резьба 6 шт.
• Адаптер для форсунок с верхней подачей топлива, мелкая резьба 6 шт.
• Адаптер для форсунок с верхней подачей топлива, d=10,5мм 6 шт.
• Адаптер для форсунок с верхней подачей топлива, d=13,5мм, (установлен в распределитель топлива) 6 шт.
• Заглушка 6 шт.
• Адаптер для обратной промывки форсунок с верхней подачей, d=16,2мм (6 шт.) + O-ring (Φ15*2.65) (6 шт.)
• Адаптер Buick 6 шт.
• Заглушка распределителя топлива (сразу установлена в распределитель топлива) 6 шт.
• Уплотнительное кольцо O-ring (Φ23.6*1.8) 6 шт.
• Уплотнительное кольцо O-ring (Φ15*2.65) 6 шт.
• Уплотнительное кольцо O-ring (Φ7.1*2.65) 6 шт.
• Уплотнительное кольцо O-ring (Φ32.5*2.65) 6 шт.
• Уплотнительное кольцо O-ring (Φ23.6*2.65) 6 шт.
• Уплотнительное кольцо O-ring (Φ20*2.65) 6 шт.
• Переходники для подключения к форсункам 10 шт.
• Переходник для разъема форсунки 10 шт.
• Кабель подключения форсунок 1 шт.
• Кабель питания 2 шт.

Launch CNC-603A NEW - обновленная установка для тестирования и очистки форсунок, используется для работы с бензиновыми инжекторами верхней или боковой подачи, но для тестирования дизельных форсунок он не предназначен. Версию доработали с учетом всех конструктивных замечаний и пожеланий пользователей.

Стенд CNC603A NEW используется для работы с бензиновыми инжекторами верхней или боковой подачи. Ультразвуковая ванна быстросъемная, экономит пространство. Передняя панель влагозащищенная. Удобный цифровой цветной дисплей делает работу с прибором еще более комфортной.

• Тестирует и очищает до 6 инжекторов одновременно;
• Моделирует реальные параметры работы двигателя;
• Автоматически управляет током, зависит от сопротивления обмотки, не нужно задавать рабочее напряжение форсунки;
• Для удобства предусмотрена люминесцентная подсветка мерных колб;
• Дренаж тестовой жидкости в бак-накопитель одной кнопкой;
• В базовом комплекте - адаптеры для тестирования;
• Имитация динамических режимов работы двигателя.

В стенде реализованы все те функции, что есть в CNC-602A, но в более свободном и легком исполнении.

Функциональные возможности CNC 603 A NEW

• Автоматический режим тестирования;
• Тест впрыскиваемого потока;
• Тест на равномерность;
• Тестирование герметичности топливных линий с помощью манометра;
• Ультразвуковая очистка;
• Тест факела распыла форсунки;
• Очистка форсунок без снятия с транспортного средства.

Методика работы со стендом очень проста и наглядна: тест форсунок до очистки, очистка, тест форсунок после очистки. В стенде реализован режим управления форсунками со стабилизацией тока, что делает возможной работу с форсунками различных типов. При работе со стендом используются специальные сольвенты для проверочного и промывочного контура, рекомендованные для применения в ультразвуковых стендах.

Тестирование инжекторов в проверочном контуре перед уз-очисткой:

• Определение динамического / статического балансов форсунок на базе моделирования реальных параметров работы двигателя в динамике:
• Число оборотов: 10 - 9990 об/мин.
• Рабочее давление топлива 0 - 6,5 Bar.
• Время впрыска 0,5 - 25 мс.
• Проверка топливных магистралей на герметичность с помощью механического манометра из комплекта поставки.
• Тест угла факела распыления сопла форсунки.
• Результаты испытаний видно в тестовых стаканах, подсвечиваемых люминесцентной лампой.
• После завершения проверок, с помощью специальной кнопки DRAIN вся тестовая жидкость сливается в исходную емкость.
• Колбы защищены от разбивания путем установки в глубине корпуса стенда.

Чистка инжекторов в ультразвуковой ванне:

Ультразвуковые колебания способствуют проникновению моющего раствора через выпускные сопла внутрь форсунки, а кавитационный механизм многократно усиливает моющие средства раствора. В результате очистки восстанавливаются изначальные характеристики форсунок: производительность и форма факела распыла. Управление клапаном форсунки через автоматику стенда позволяет моющему раствору проникать внутрь форсунки и повышать эффективность процедуры очистки.

Технические характеристики

Комплектация

1. Основной блок установки.
2. УЗ ванна.
3. Ложемент в уз-ванну для установки форсунок.
4. Топливная рампа с манометром.
5. Винты для крепления рампы (2 набора по 2 шт.).
6. Адаптер для форсунок с верхней подачей топлива, крупная резьба (6 шт.).
7. Адаптер для форсунок с верхней подачей топлива, мелкая резьба (6 шт.).
8. Адаптер для форсунок с верхней подачей топлива, d=10,5 мм (6 шт.).
9. Адаптер для обратной промывки форсунок с верхней подачей, d=16,2 мм (6 шт.).
10. Заглушки (6 шт.).
11. Переходник для разъема форсунки (2 набора по 6 шт.).
12. Уплотнительное кольцо O-ring (Φ23.6*1.8), (6 шт.).
13. Уплотнительное кольцо O-ring (Φ15*2.65), (6 шт.).
14. Уплотнительное кольцо O-ring (Φ7.1*2.65), (35 шт.).
15. Уплотнительное кольцо O-ring (Φ32.5*2.65), (6 шт.).
16. Уплотнительное кольцо O-ring (Φ23.6*2.65), (6 шт.).
17. Уплотнительное кольцо O-ring (Φ20*2.65), (6 шт.).
18. Кабель питания 220 В.
19. Инструкция пользователя.
20. Спецификации комплекта поставки.
21. Картонная упаковка.

*Производитель оставляет за собой право изменять комплектацию стенда без предварительного оповещения дистрибьюторов.
